SMT aprīkojums ir atkarīgs no tā, vai klientam ir nepieciešama pusautomātiska SMT ražošanas līnija vai pilnībā automātiska SMT ražošanas līnija. Pusautomātiskai SMT ražošanas līnijai ir nepieciešams pusautomātisks lodēšanas pastas printeris, izvietošanas iekārta, plūsmas lodēšanas un savienojuma stacija; pilnībā automātiskai SMT ražošanas līnijai ir nepieciešama automātiska iekraušanas mašīna un automātiska skārda ielīmēšanas printeris, izvietojuma mašīna, plūsmas lodēšanas iekārta, AOI pārbaudes iekārta, automātiskā izkraušanas mašīna, pieslēguma galds utt.
Ir arī daži papildu tērauda sietu, skārda krāsns, apkures krāsns, elektriskā lodēšanas dzelzs, tīrīšanas iekārtas un tā tālāk.
Zemāk mēs īsi ieviest galveno SMT aprīkojumu un pievienot attēlus, lai izskaidrotu.
1. Lodēt Paste Printer
Lodēt pastas printeris atrodas priekšgalā SMT ražošanas līnijas un tiek izmantots, lai drukātu lodēšanas pastas vai plāksteris līmi. Tas pareizi noplūst lodēšanas pastas vai plākstera līmi uz spilventiņi vai atbilstošas pozīcijas drukātā kuģa, lai sagatavotos izvietošanu sastāvdaļām. SMT drukāšanas iekārtas ir aptuveni sadalītas trīs veidos: manuālas spiestuvju, pusautomātiskās poligrāfijas un pilnībā automātiskas iespiedmašīnas.
2.Novietošanas mašīna
Izvietošanas iekārta, kas pazīstama arī kā izvietošanas mašīna, atrodas aiz drukas iekārtas SMT ražošanas līnijā. Tās funkcija ir veikt virsmas mount sastāvdaļas no iepakojuma un precīzi instalēt tos uz fiksēto pozīciju iespiedshēmas plates. SMT ražošanas līnijas izvietošanas funkcija un ražošanas jauda galvenokārt ir atkarīga no iekārtošanas mašīnas funkcijas un ātruma.
Izvietošanas mašīna ir vistehnisks, sarežģīts un dārgāks aprīkojums SMT ražošanas līnijā. Automātiskās izvietošanas mašīna ir ātrgaitas, augstas precizitātes, ļoti automatizētas un ļoti inteliģentas iekārtas, kas integrē precīzijas mašīnas, elektriskās, pneimatiskās, optiskās, datoru un sensoru tehnoloģijas. SMT ražošanas līnijā izvietojuma iekārtas konfigurācija jānosaka atkarībā no saražotā ražojuma veida un izlaides.
3. Plūsmas metināšanas iekārta
Pārplūdes lodēšanas mašīna, ko sauc arī par pārplūdes lodēšanas mašīnu, atrodas aiz izvietošanas mašīnas SMT ražošanas līnijā. Tās funkcija ir nodrošināt apkures vidi, lai izkausētu lodēšanas pastas iepriekš izplatīti uz drukātā kuģa spilventiņi, lai virsmas mount sastāvdaļas un PCB spilventiņi var droši apvienot ar lodēt pastas sakausējumu.
Reflow lodēšanas ir vienkāršas darbības metodes, augsta efektivitāte, laba kvalitāte, laba konsistence, un lodēt ietaupīt. Tā ir elektroniska produktu montāžas tehnoloģija, kas piemērota automatizētai ražošanai. Tā ir kļuvusi par GALVENO SMT circuit board montāžas tehnoloģiju.
4.Wave lodēšanas mašīna
Vilnis lodēšanas mašīna ir lodēšanas iekārta, kas izmanto ciklisko plūsmu izkausēta lodēt, lai sazinātos lodēšanas virsmas PCB ar sastāvdaļām, un realizēt grupu lodēšanas, pārvietojot ar noteiktu ātrumu. To galvenokārt izmanto tradicionālajā caurums ievietošanas iespiedshēmas plates montāžas procesā un jauktajā virsmas montāžas un caurcaulījuma ievietošanas komponentu montāžas procesā. Salīdzinot ar manuālo metināšanu, viļņu lodēšanai ir augstas ražošanas efektivitātes priekšrocības, laba metināšanas kvalitāte un augsta uzticamība.
5. Testēšanas iekārtas

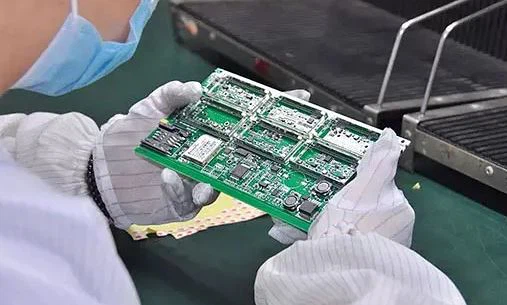

Pārbaudes iekārtas funkcija ir pārbaudīt uzstādītā PCB montāžas kvalitāti un lodēšanas kvalitāti. Izmantotais aprīkojums ietver palielināmo stiklu, mikroskopu, automātisko optisko pārbaudes instrumentu (AOI), tiešsaistes testa instrumentu (IKT), RENTGENA pārbaudes sistēmu, funkcionālo testētāju utt. Saskaņā ar pārbaudes vajadzībām, tās uzstādīšanas stāvoklis ir aiz attiecīgā stacijas ražošanas līnijas.
6. Remonta aprīkojums
Remontdarba iekārtas funkcija ir pārstrādāt un salabot PCB, kas ir atklājis kļūdu. Izmantotie instrumenti ir lodēšanas dzelzs, pārstrādāt stacija, uc
7. Tīrīšanas iekārtas
Tīrīšanas iekārtas funkcija ir noņemt vielas, kas ietekmē uzstādīto PCB elektrisko darbību, vai lodēšanas atliekas, piemēram, cilvēka ķermenim kaitīgu plūsmu. Ja netiek izmantots veļas ladītājs, tīrīšana parasti nav nepieciešama. Tīrīšanai izmantotā iekārta ir ultraskaņas tīrīšanas mašīna un īpašs tīrīšanas šķidrums. Instalācijas atrašanās vieta nav fiksēta, un tā var būt tiešsaistē vai bezsaistē.
